CAD常用的快捷鍵命令大全，主要包括快捷鍵命令的鍵盤操作和所對應的快捷命令，方便查找和使用，對cad初學者能夠快速提高繪圖速度。圖文并茂，非常實用。那cad快捷鍵命令有哪些？下面，小編給大家分享cad快捷鍵命令的大全。

在CAD迷你畫圖中很多操作都是用快捷鍵或者指令來完成的，具有較強的數據交換能力，同時支持多種硬件設備和操作平臺，如果用鼠標去找這些功能會極大拖慢我們的畫圖效率。那么在CAD迷你畫圖中都有哪些快捷家命令呢？下面，小編給大家講解cad快捷鍵命令的大全。

cad快捷鍵命令有哪些

一：常用功能鍵

　　F1: 獲取幫助

　　F2: 實現作圖窗和文本窗口的切換

　　F3: 控制是否實現對象自動捕捉

　　F4: 數字化儀控制

　　F5: 等軸測平面切換

　　F6: 控制狀態行上坐標的顯示方式

　　F7: 柵格顯示模式控制

　　F8: 正交模式控制

　　F9: 柵格捕捉模式控制

　　F10: 極軸模式控制

　　F11: 對象追蹤模式控制

　　(用ALT+字母可快速選擇命令，這種方法可快捷操作大多數軟件。)

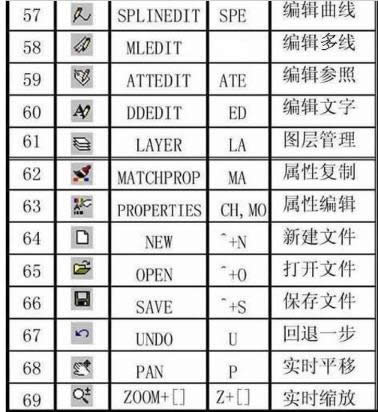

cad快捷鍵載圖1

二：常用CTRL，ALT快捷鍵

　　ALT+TK 如快速選擇

　　ALT+NL 線性標注 ALT+VV4 快速創建四個視口

　　ALT+MUP提取輪廓

　　Ctrl+B: 柵格捕捉模式控制(F9)

　　Ctrl+C: 將選擇的對象復制到剪切板上

　　Ctrl+F: 控制是否實現對象自動捕捉(F3)

　　Ctrl+G: 柵格顯示模式控制(F7)

　　Ctrl+J: 重復執行上一步命令

　　Ctrl+K: 超級鏈接

　　Ctrl+N: 新建圖形文件

　　Ctrl+M: 打開選項對話框

　　Ctrl+O：打開圖象文件

　　Ctrl+P：打開打印對說框

　　Ctrl+S：保存文件

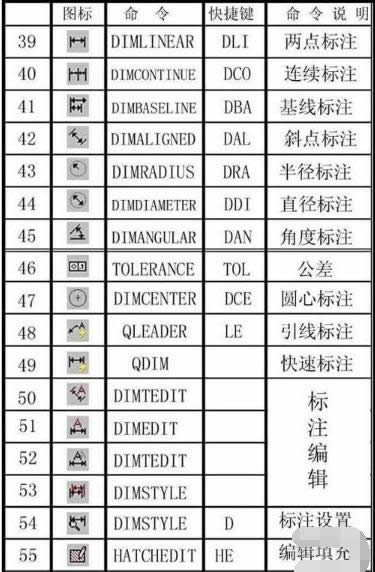

cad載圖2

　　Ctrl+U：極軸模式控制(F10)

　　Ctrl+v：粘貼剪貼板上的內容

　　Ctrl+W：對象追 蹤式控制(F11)

　　Ctrl+X：剪切所選擇的內容

　　Ctrl+Y：重做

　　Ctrl+Z：取消前一步的操作

　　Ctrl+1：打開特性對話框

　　Ctrl+2：打開圖象資源管理器

　　Ctrl+3：打開工具選項板

　　Ctrl+6：打開圖象數據原子

　　Ctrl+8或QC：快速計算器

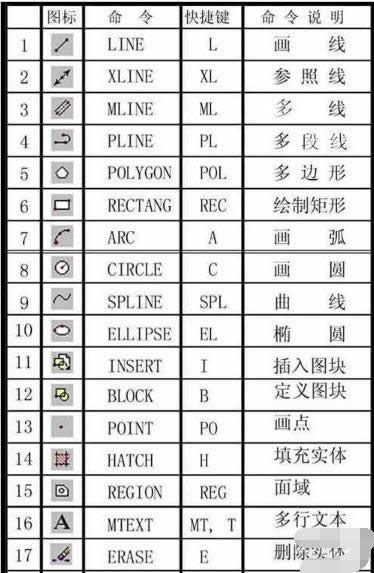

快捷鍵載圖3

三 尺寸標注

　　DRA：半徑標注

　　DDI：直徑標注

　　DAL：對齊標注

　　DAN：角度標注

　　END：捕捉到端點

　　MID：捕捉到中點

　　INT：捕捉到交點

　　CEN：捕捉到圓心

　　QUA：捕捉到象限點

　　TAN：捕捉到切點

　　PER：捕捉到垂足

　　NOD：捕捉到節點

　　NEA：捕捉到最近點

　　AA：測量區域和周長(area)

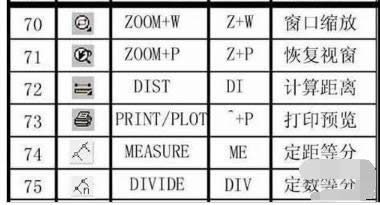

cad命令載圖4

　　ID：指定坐標

　　LI：指定集體(個體)的坐標

　　AL：對齊

　　AR： 陣列

　　AP：加載*lsp程系

　　AV：打開視圖對話框(dsviewer)

　　SE：打開對象自動捕捉對話框

　　ST：打開字體設置對話框

　　SO：繪制二圍面( 2d solid)

　　SP：拼音的校核

　　SC：縮放比例 (scale)

　　SN：柵格捕捉模式設置

　　DT：文本的設置

　　DI：測量?jī)牲c(diǎn)間的距離

　　OI：插入外部對象

　　RE：更新顯示

　　RO：旋轉

　　LE：引線標注

　　ST：?jiǎn)涡形谋据斎?/p>

　　La：圖層管理器

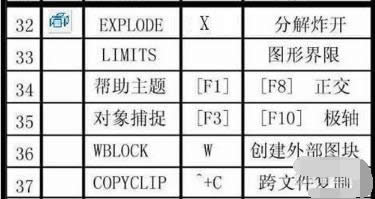

cad命令載圖5

四 繪圖命令

　　A：繪圓弧

　　B：定義塊

　　C：畫圓

　　D：尺寸資源管理器

　　E：刪除

　　F：倒圓角

　　G：對相組合

　　H：填充

　　I：插入

　　J：對接

　　S：拉伸

　　T：多行文本輸入

　　W：定義塊并保存到硬盤中

　　L：直線

　　M：移動

　　X：炸開

　　V：設置當前坐標

　　U：恢復上一次操做

　　O：偏移

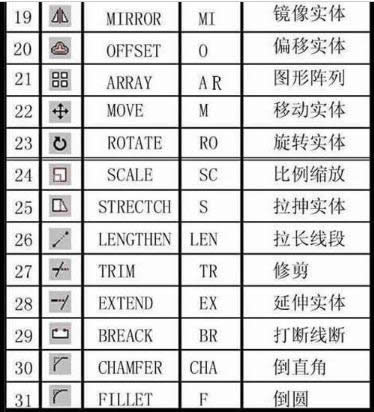

cad命令載圖6

　　P：移動

　　Z：縮放

以上就是cad快捷鍵命令的情況了。
