假設你有一個ADSL寬帶線，經過TL-R460 寬帶路由器實現了兩臺計算機共享上網，網絡連接示意圖如下：

寬帶線〈—〉A(chǔ)DSL MODEM〈—〉(WAN口)R460 (LAN口)〈—〉電腦

2.由于某些原因，您購買了TL-WR541G 無線寬帶路由器希望網絡提供無線接入功能TL-R460 的LAN將網線連接引出口TL-WR541G ，然后應該連接WR541G 的WAN口呢?還是連結WR541G 的LAN口?有兩種網絡連接示意圖：

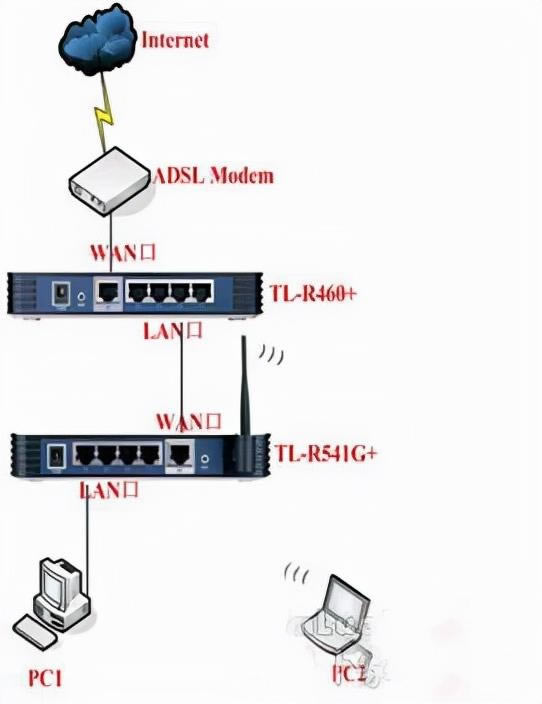

1)寬帶線〈—〉A(chǔ)DSL MODEM〈—〉R460 (LAN口)〈—〉(WAN口)WR541G (無線)〈—〉電腦

按照這種接線方法，只需進行以下設置：

首先是電腦2IP地址配置為192.168.1.X (X取自然數范圍2-254)http://192.168.1.1進入WR541G 在網絡參數-LAN在口設置中，將LAN口IP地址改為： 172.16.1.1(注:此地址可更改為任何與原地址段不同的內網地址)，保存提示重啟路由器。

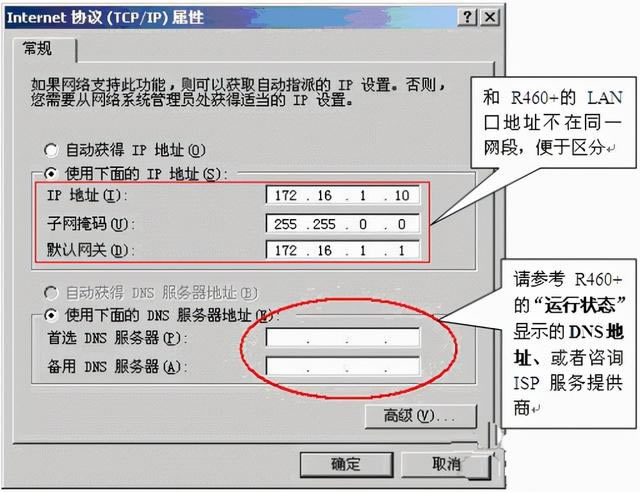

接下來是電腦IP地址修改為172.16.1.X (X 取自然數范圍2~254)，如下圖所示：

再次通過http://172.16.1.1地址進入WR541G 面對管理界面WAN配置口，這種連接模式下需要WR在541配置界面中WAN靜態配置在口設置中IP,參數如下：

IP地址：192.168.1.X (X2~254取自然數范圍

子網掩碼：255.255.255.0

默認網關：192.168.1.1

注：路由器以這種方式連接R460 下面的電腦不能和WR541G 下面的電腦通過網上鄰居互訪。

2)寬帶線〈—〉A(chǔ)DSL MODEM〈—〉R460 (LAN口)〈—〉(LAN口)WR541G (無線)〈—〉電腦

因?yàn)檫@種連接方有使用，因?yàn)樗鼪]有使用WR541G 的WAN因此，沒有必要配置口WAN只需配置以下部分：

首先，需要關閉WR541G 的DHCP服務器功能(選擇不啟用)。

第二，改一下WR541G 的LAN口IP地址(和TL-R460 的LAN口地址在同一網段)，如改為 ：192.168.1.254 ，只要此IP其他電腦不能使用地址。

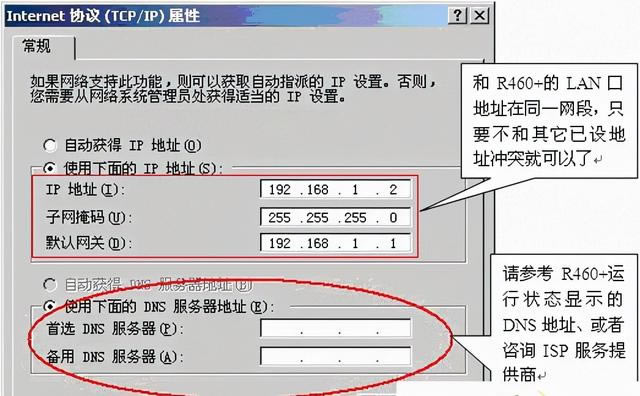

下一步是通過無線或有線連接WR541G 配置完以上兩個步驟后，算機，WR541G 它相當于一臺無線交換機，因此通過有線或無線連接WR541G 上面的電腦TCP/IP屬性要和R460 保持一致!相當于這些電腦是直接連接的R460 LAN口下的電腦，電腦TCP/IP屬性參數配置如下圖所示：

通過以上配置，內網多臺路由器下的電腦可以共享上網。相當于這些電腦是直接連接的R460 LAN口下面的電腦，電腦的TCP/IP屬性參數配置如下圖所示：
