端口匯聚功能是將交換機的多個物理端口匯聚在一起形成一個邏輯上的物理端口，同一匯聚組內的多條鏈路則可視為一條邏輯鏈路。端口匯聚可以實現用多條鏈路匯聚成一條邏輯鏈路增加帶寬；同時，同一匯聚組的各個成員端口之間彼此動態備份，提高連接可靠性。

端口匯聚功能比較適合于以下情況的具體應用：

1、端口匯聚功能用于交換機與服務器之間的相聯，為服務器提供獨享的高帶寬。

2、端口匯聚功能用于交換機之間的級聯，為交換機之間的數據交換提供高帶寬的數據傳輸能力，提高網絡速度，突破網絡瓶頸，進而大幅提高網絡性能（主要應用）。

本文以TL-SL5428為例來介紹實現端口匯聚功能的配置步驟。

需求介紹

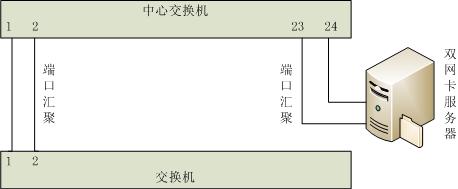

為增加帶寬，提高連接可靠性，某網吧電影服務器是雙網卡且作了綁定，與中心交換機的23、24端口連接；級聯交換機的1、2端口與中心交換機的1、2端口連接，如下圖所示，那么中心交換機需將1、2端口，23、24端口分別做端口匯聚。下圖所用交換機均為TL-SL5428。

設置步驟

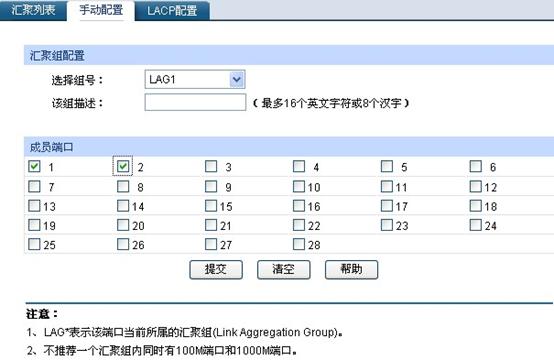

1、在中心交換機上進入二層交換—匯聚管理—手動配置，選擇組號LAG1并勾選成員1、2端口后“提交”。

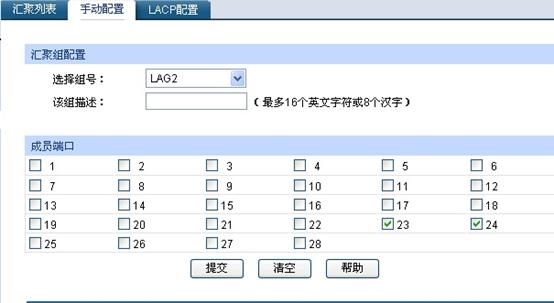

選擇組號LAG2并勾選成員23、24端口后“提交”。

2、在級聯交換機上進入二層交換—匯聚管理—手動配置，選擇組號LAG1并勾選成員1、2端口后“提交”。

3、在服務器上設置相關端口匯聚。

至此，端口匯聚設置成功。

注意：

1、 每個LAG組中的成員端口不能少于2個。

2、 同一個LAG組的成員行為需保持一致，也就是成員的端口參數需一致。
