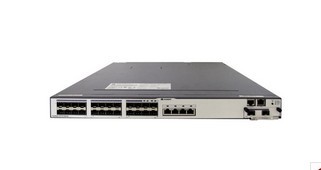

h3c交換機是什么？h3c交換機怎么配置？h3c能夠提供業界覆蓋最全面的交換機產品。從園區到數據中心、盒式到箱式、從FE、GE到10G和100G，從L2到L4/7，從IPv4到IPv6，從接入到核心，用戶都有最豐富的選擇和靈活的組合。

H3C交換機常用配置命令大全

system-view

[H3C]super password H3C 設置用戶分級密碼

[H3C]undo super password 刪除用戶分級密碼

[H3C]localuser bigheap 123456 1 Web網管用戶設置,1(缺省)為管理級用戶,缺省admin,admin

[H3C]undo localuser bigheap 刪除Web網管用戶

[H3C]user-interface aux 0 只支持0

[H3C-Aux]idle-timeout 2 50 設置超時為2分50秒,若為0則表示不超時,默認為5分鐘

[H3C-Aux]undo idle-timeout 恢復默認值

[H3C]user-interface vty 0 只支持0和1

[H3C-vty]idle-timeout 2 50 設置超時為2分50秒,若為0則表示不超時,默認為5分鐘

[H3C-vty]undo idle-timeout 恢復默認值

[H3C-vty]set authentication password 123456 設置telnet密碼,必須設置

[H3C-vty]undo set authentication password 取消密碼

[H3C]display users 顯示用戶

[H3C]display user-interface 顯示用戶界面狀態

系統IP配置

[H3C]vlan 20

[H3C]management-vlan 20

[H3C]interface vlan-interface 20 創建并進入管理VLAN

[H3C]undo interface vlan-interface 20 刪除管理VLAN接口

[H3C-Vlan-interface20]ip address 192.168.1.2 255.255.255.0 配置管理VLAN接口靜態IP地址(缺省為192.168.0.234)

[H3C-Vlan-interface20]undo ip address 刪除IP地址

[H3C-Vlan-interface20]ip gateway 192.168.1.1 指定缺省網關(默認無網關地址)

[H3C-Vlan-interface20]undo ip gateway

[H3C-Vlan-interface20]shutdown 關閉接口

[H3C-Vlan-interface20]undo shutdown 開啟

[H3C]display ip 顯示管理VLAN接口IP的相關信息

[H3C]display interface vlan-interface 20 查看管理VLAN的接口信息

debugging ip 開啟IP調試功能

undo debugging ip

DHCP客戶端配置

[H3C-Vlan-interface20]ip address dhcp-alloc 管理VLAN接口通過DHCP方式獲取IP地址

[H3C-Vlan-interface20]undo ip address dhcp-alloc 取消

[H3C]display dhcp 顯示DHCP客戶信息

debugging dhcp-alloc 開啟DHCP調試功能

undo debugging dhcp-alloc

端口配置

[H3C]interface Ethernet0/3

[H3C-Ethernet0/3]shutdown

[H3C-Ethernet0/3]speed 100 速率,可為10,100,1000和auto(缺省)

[H3C-Ethernet0/3]duplex full 雙工,可為half,full和auto(缺省) 光口和匯聚后不能配置

[H3C-Ethernet0/3]flow-control 開啟流控,默認為關閉

[H3C-Ethernet0/3]broadcast-suppression 20 設置抑制廣播百分比為20%,可取5,10,20,100,缺省為100,同時組播和未知單播也受此影響

[H3C-Ethernet0/3]loopback internal 內環測試

[H3C-Ethernet0/3]loopback external 外環測試,需插接自環頭,必須為全雙工或者自協商模式

[H3C-Ethernet0/3]port link-type trunk 設置鏈路的類型為trunk,可為access(缺省),trunk

[H3C-Ethernet0/3]port trunk pvid vlan 20 設置20為該trunk的缺省VLAN,默認為1

(trunk線路兩端的PVID必須一致)

[H3C-Ethernet0/3]port access vlan 20 將當前access端口加入指定的VLAN

[H3C-Ethernet0/3]port trunk permit vlan all 允許所有的VLAN通過當前的trunk端口,可多次使用該命令

[H3C-Ethernet0/3]mdi auto 設置以太端口為自動監測,normal(缺省)為直通線,across為交叉線

[H3C]link-aggregation Ethernet 0/1 to Ethernet 0/4 將1-4口加入匯聚組,1為主端口,兩端需要同時配置,設置了端口鏡像以及端口隔離的端口無法匯聚

[H3C]undo link-aggregation Ethernet 0/1 刪除該匯聚組

[H3C]link-aggregation mode egress 配置端口匯聚模式為根據目的MAC地址進行負荷分擔,可選為 ingress,egress和both,缺省為both

[H3C]monitor-port Ethernet 0/2 將該端口設置為鏡像端口,必須先設置鏡像端口,刪除時必須先刪除被鏡像端口,而且它們不能同在一個端口,該端口不能在匯聚組中,設置新鏡像端口時,新取代舊,被鏡像不變

[H3C]mirroring-port Ethernet 0/3 to Ethernet 0/4 both 將端口3和4設置為被鏡像端口,both為同時監控接收和發送的報文,inbound表示僅監控接收的報文,outbound表示僅監控發送的報文

[H3C]display mirror

[H3C]display interface Ethernet 0/3

reset counters 清除所有端口的統計信息

[H3C]display link-aggregation Ethernet 0/3 顯示端口匯聚信息

[H3C-Ethernet0/3]virtual-cable-test 診斷該端口的電路狀況

VLAN配置

[H3C]vlan 2

[H3C]undo vlan all 刪除除缺省VLAN外的所有VLAN,缺省VLAN不能被刪除

[H3C-vlan2]port Ethernet 0/4 to Ethernet 0/7 將4到7號端口加入到VLAN2中,此命令只能用來加access端口,不能用來增加trunk或者hybrid端口

[H3C-vlan2]port-isolate enable 打開VLAN內端口隔離特性,不能二層轉發,默認不啟用該功能

[H3C-Ethernet0/4]port-isolate uplink-port vlan 2 設置4為VLAN2的隔離上行端口,用于轉發二層數據,只能配置一個上行端口,若為trunk,則建議允許所有VLAN通過,隔離不能與匯聚同時配置

[H3C]display vlan all 顯示所有VLAN的詳細信息

S1550E支持基于端口的VLAN,通過創建不同的user-group來實現,一個端口可以屬于多個user-group,不屬于同一個user-group的端口不能互相通信,最多支持50個user-group

[H3C]user-group 20 創建user-group 20,默認只存在user-group 1

[H3C-UserGroup20]port Ethernet 0/4 to Ethernet 0/7 將4到7號端口加入到VLAN20中,初始時都屬于user-group 1中

[H3C]display user-group 20 顯示user-group 20的相關信息

集群配置

S2100只能作為成員交換機加入集群中,加入后系統名改為"集群名_成員編號.原系統名"的格式.

即插即用功能通過兩個功能實現: 集群管理協議MAC組播地址協商和管理VLAN協商

[H3C]cluster enable 啟用群集功能,缺省為啟用

[H3C]cluster 進入群集視圖

[H3C-cluster]administrator-address H-H-H name switch H-H-H為命令交換機的MAC,加入switch集群

[switch_1.H3C-cluster]undo administrator-address 退出集群

[H3C]display cluster 顯示集群信息

[H3C]management-vlan 2 集群報文只能在管理VLAN中轉發,同一集群需在同一個管理VLAN中,需在建立集群之前指定管理VLAN

debugging cluster

QoS配置

QoS配置步驟:設置端口的優先級,設置交換機信任報文的優先級方式,隊列調度,端口限速

[H3C-Ethernet0/3]priority 7 設置端口優先級為7,默認為0

[H3C]priority-trust cos 設置交換機信任報文的優先級方式為cos(802.1p優先級,缺省值),還可以設為dscp方式(dscp優先級方式)

[H3C]queue-scheduler hq-wrr 2 4 6 8 設置隊列調度算法為HQ-WRR(默認為WRR),權重為2,4,6,8

[H3C-Ethernet0/3]line-rate inbound 29 將端口進口速率限制為2Mbps,取1-28時,速率為rate*8*1024/125,即64,128,192...1.792M;29-127時,速率為(rate-27)*1024,即2M,3M,4M...100M,千兆時可繼續往下取,128-240時,速率為(rate- 115)*8*1024,即104M,112M,120M...1000M

[H3C]display queue-scheduler 顯示隊列調度模式及參數

[H3C]display priority-trust 顯示優先級信任模式

系統管理

[H3C]mac-address blackhole H-H-H vlan 1 在VLAN1中添加黑洞MAC

[H3C]mac-address static H-H-H interface Ethernet 0/1 vlan 1 在VLAN1中添加端口一的一個mac

[H3C]mac-address timer aging 500 設置MAC地址表的老化時間為500s

[H3C]display mac-address

[H3C]display arp

[H3C]mac-address port-binding H-H-H interface Ethernet 0/1 vlan 1 配置端口邦定

[H3C]display mac-address port-binding

[H3C]display saved-configuration

[H3C]display current-configuration

save

[H3C]restore default 恢復交換機出廠默認配置,恢復后需重啟才能生效

[H3C]display version

reboot

[H3C]display device

[H3C]sysname bigheap

[H3C]info-center enable 啟用系統日志功能,缺省情況下啟用

[H3C]info-center loghost ip 192.168.0.3 向指定日志主機(只能為UNIX或LINUX,不能為windows)輸出信息,需先開啟日志功能,缺省關閉

[H3C]info-center loghost level 8 設置系統日志級別為8,默認為5.級別說明:1.emergencies 2.alerts 3.critical 4.errors 5.warnings 6.notifications 7.informational 8.debugging

terminal debugging 啟用控制臺對調試信息的顯示,缺省控制臺為禁用

terminal logging 啟用控制臺對日志信息的顯示,缺省控制臺為啟用

terminal trapping 啟用控制臺對告警信息的顯示,缺省控制臺為啟用

[H3C]display info-center 顯示系統日志的配置和緩沖區記錄的信息

[H3C]display logbuffer 顯示日志緩沖區記錄的指定數目的日志信息

[H3C]display trapbuffer 顯示告警緩沖區最近記錄的指定數目的日志信息

reset logbuffer 清除日志緩沖區的信息

reset trapbuffer 清除告警緩沖區的信息

網絡協議配置

NDP即是鄰居發現協議,S1550E只能開啟或關閉NDP,無法配置,默認有效保留時間為180s,NDP報文發送的間隔60s

[H3C]ndp enable 缺省情況下是開啟的

[H3C-Ethernet0/3]ndp enable 缺省情況下開啟

[H3C]display ndp 顯示NDP配置信息

[H3C]display ndp interface Ethernet 0/1 顯示指定端口NDP發現的鄰居信息

debugging ndp interface Ethernet 0/1

HABP協議即Huawei Authentication Bypass Protocol,華為鑒權旁路協議,是用來解決當交換機上同時配置了802.1x和HGMPv1/v2時,未經授權和認證的端口上將過濾HGMP報文, 從而使管理設備無法管理下掛的交換機的問題。交換機啟動HABP后,將忽略802.1x認證。

HABP包括服務器和客戶端,由服務器定期發送請求,客戶端進行應答,并向下進行轉發,服務器一般啟動在管理設備上,客戶機在下掛設備上啟動,1550E只支持客戶端。

[H3C]habp enable 啟動HABP特性,缺省即啟動,啟動后即缺省為客戶機模式

debugging habp 啟動HABP調試功能

NTDP即鄰居拓撲發現協議,用來收集網絡拓撲信息的協議,與NDP協議一起工作,用于集群管理,S1550E的配置主要包括開啟與關閉功能能,開啟與關閉調試功能

[H3C]ntdp enable 缺省情況下為開啟的

[H3C-Ethernet0/3]ntdp enable 缺省情況下為使能

debugging ntdp

SNMP配置

S1550E支持SNMPv1,SNMPv2c,主要配置包括:設置團體名,設置系統信息,設置Trap目標主機的地址,允許或禁止發送Trap,禁止SNMP Agent的運行

[H3C]snmp-agent community read bigheap 設置bigheap團體,且為只讀訪問

[H3C]snmp-agent max-size 1600 設置Agent能接受/發送的SNMP消息包最大為1600字節,缺省1500

[H3C]snmp-agent sys-info contact #27345 location Diqiu version v2c 設置系統信息,版本為v2c,缺省情況下聯系信息為"R&D Hangzhou, H3C Technologies co.,Ltd.",位置為"Hangzhou China",v2c版本

[H3C]undo snmp-agent 禁止SNMP Agent的運行,若配置任何SNMP命令將重新啟動SNMP Agent

[H3C]display snmp-agent community read

[H3C]display snmp-agent sys-info contact

[H3C]display snmp-agent sys-info location

[H3C]display snmp-agent sys-info version

debugging snmp-agent packet|process

IGMP Snooping是運行在二層交換機上的組播約束機制,用于管理和控制組播組.主要負責建立和維護二層MAC地址表,同時根據建立的組播地址表來轉發路由器下發的組播報文,如果不運行IGMP Snooping,則組播報文將在二層網絡中廣播

IGMP Snooping配置包括:啟動和關閉IGMP Snooping,配置路由器端口老化時間,配置最大響應查詢時間,配置組播組成員端口老化時間,配置端口快速離開,調試功能

[H3C]igmp-snooping 啟用IGMP Snooping功能,默認為關閉

[H3C]igmp-snooping router-aging-time 500 配置路由器端口老化時間為500s,默認為105s

[H3C]igmp-snooping max-response-time 15 配置最大響應查詢時間為15s,默認為10s

[H3C]igmp-snooping host-aging-time 300 配置組播組成員端口老化時間為300s,默認為260s

[H3C-Ethernet0/3]igmp-snooping fast-leave 配置快速離開,若收到離開報文,則立即刪除端口,不詢問

[H3C]display igmp-snooping configuration 顯示配置信息

[H3C]display igmp-snooping statistics 顯示包統計信息

[H3C]display igmp-snooping group vlan 2 顯示VLAN2中IP組播組和MAC組播組的信息

reset igmp-snooping statistics 清楚統計信息

debugging igmp-snooping

十二.系統調試

debugging all 開啟所有調試開關,此命令為協議調試開關

terminal debugging 終端調試開關,打開開關,默認為關閉

debugging drv 主要顯示報文的實際內容,默認為關閉

[H3C]display debugging 顯示調試開關狀態

802.1x配置

[H3C-Ethernet0/3]dot1x 開啟802.1x特性,也可在系統視圖下使用,使用后全局開啟,也可用 interface參數開啟指定端口的802.1x特性,缺省全關閉,要啟用802.1x,全局和端口的都需開啟

[H3C-Ethernet0/3]dot1x port-control unauthorized-force 設置工作模式為強制非授權模式,使用 模式與dot1x命令相同,默認為auto,即通過了認證才可以訪問,還有authorized-force,為強制授權 模式,允許用戶訪問

[H3C-Ethernet0/3]dot1x port-method portbased 設置接入控制方式為基于端口的,使用模式與 dot1x命令相同,默認為macbase,基于MAC地址的

[H3C-Ethernet0/3]dot1x max-user 10 設置端口接入用戶的數量最大為10個,使用模式與dot1x命令 相同,默認為128,取值范圍為1-128

[H3C]dot1x authentication-method eap 設置802.1x的用戶認證方法為EAP,即EAP中繼,直接用EAP報 文發送到服務器,需服務器支持

[H3C-Ethernet0/3]dot1x re-authenticate 開啟802.1x重認證功能使交換機以一定時間間隔周期性 的進行認證,使用模式同dot1x命令,缺省情況下所有端口該特性都關閉

[H3C]dot1x timer handshake-period 20 reauth-period 7200 quiet-period 30 tx-period 20 supp- timeout 20 server-timeout 200 設置802.1x認證的定時器,handshake-period為認證成功后, 系統以此間隔為周期發送握手請求報文(相當于keepalive消息發送間隔),1-1024s,默認15s.

reauth-period為重認證超時定時器,1-86400s,默認3600s.

quiet-period為用戶認證失敗后,Autheticator的靜默定時器,靜默后再處理認證,10-120s,默認60s.

tx-period為傳送超時定時器,Supplicant未成功發送認證應答報文,則重發認證請求,10-120s,默認 為30s.

supp-timeout為認證超時定時器,Supplicant未成功響應,則重發認證請求,10-120s,默認30s.

server-timeout為服務器未成功響應的超時定時器,100-300s,默認100s.

reset dot1x statistics 清除802.1x統計信息

[H3C]display dot1x statistics 顯示802.1x的配置,運行情況和統計信息

debugging dot1x 打開802.1x的相關模塊的調試信息

RADIUS配置

[H3C]radius scheme system 進入system方案,其各項值為缺省值,1550E只支持默認方案

[H3C-radius-system]primary authentication 10.110.1.1 1812 設置RADIUS服務器地址和UDP端口 號,默認情況下,system方案中服務器IP地址為空,UDP端口號為1812

[H3C-radius-system]key authentication 123 指示RADIUS加密共享密鑰為123,默認無共享密鑰

[H3C-radius-system]timer 10 設置RADIUS服務器響應超時定時器,1-10s,默認為5s

[H3C-radius-system]retry 10 設置RADIUS服務器最大響應重試次數為10,1-20次,默認為5次

[H3C]display radius 顯示radius方案信息

debugging radius packet 打開radius報文調試開關
