交換機經常見的物理接口，虛擬端口及其設置案例
發布時間:2025-04-06 文章來源:xp下載站 瀏覽:

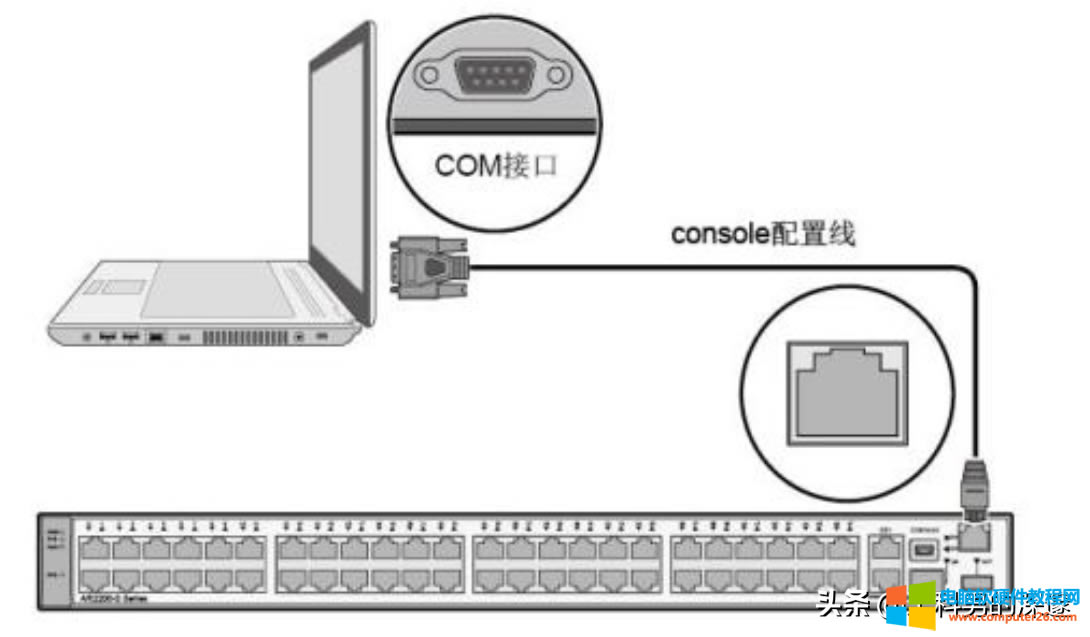

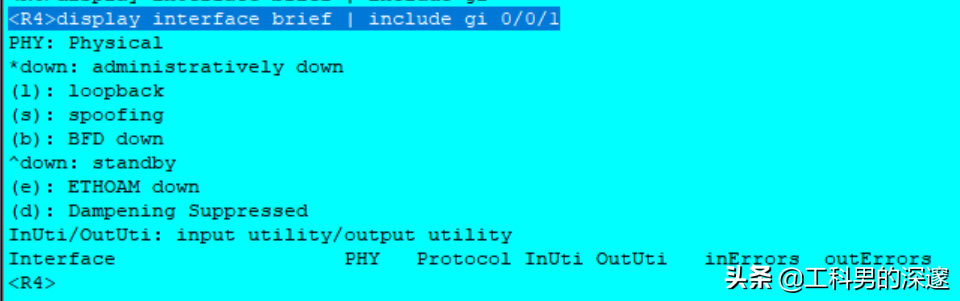

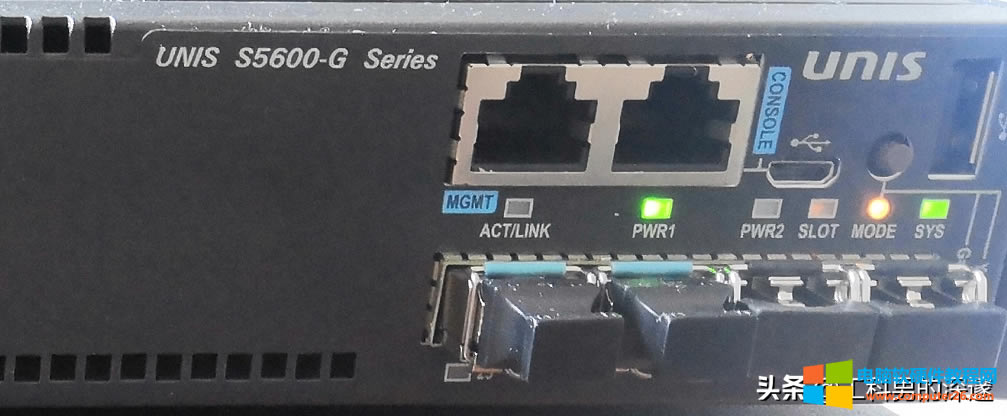

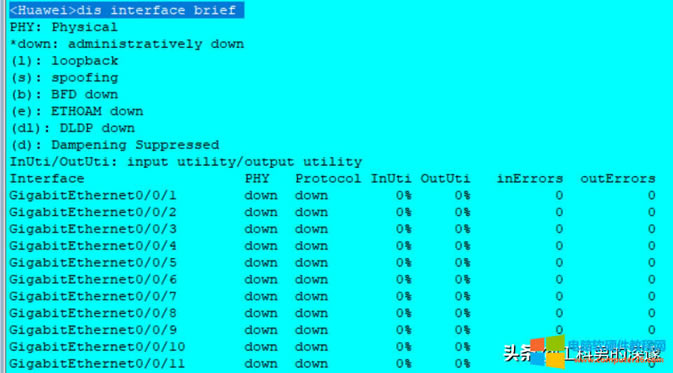

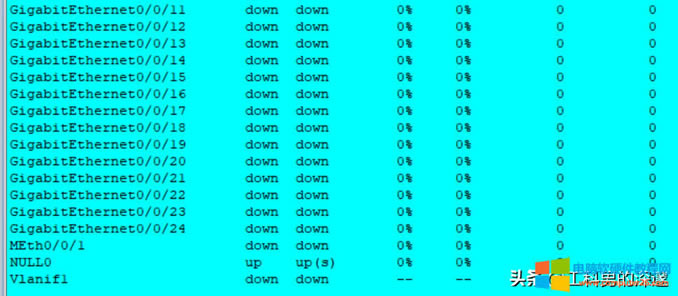

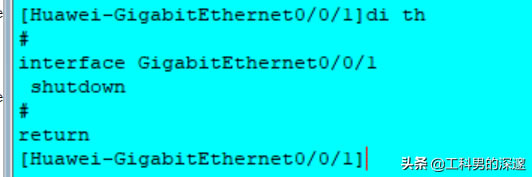

| 路由器（Router）是連接兩個或多個網絡的硬件設備，在網絡間起網關的作用，是讀取每一個數據包中的地址然后決定如何傳送的專用智能性的網絡設備，路由器最主要的功能為實現信息的轉送。 我們做信息化網絡，最常見的設備就是交換機了。今天我們來認識一下交換機這個設備。  交換機主要用途就是接入前端電腦終端、前端攝像機、前端IP音箱等網絡設備，然后將這些IP信號，通過數據報文交換方式，傳輸到目的地。 交換機最多的端口就是網絡接口，網絡接口根據傳輸介質的不同分：RJ45以太網接口和光纖接口。  交換機上除了這些接口還有兩種接口很常用，一是配置接口也叫console口、二是管理接口；  交換機相關端口的用途及配置1、Console口每一個交換機都有一個Console接口，主要作用是初始化設備的配置連接端口；  2、MGMT接口每一個交換機都有一個MGMT接口，它是網絡管理接口，使用網線連接，對設備進行管理。 可網管交換機均遵循SNMP協議（簡單網絡管理協議），可以通過網管軟件來管理。其相關配置： [Huawei]interface MEth 0/0/1 [Huawei-MEth0/0/1]ip address 192.168.10.2 24 [Huawei-MEth0/0/1]q 3、RJ45端口這是交接機最常見、最多的端口，它用于連接終端設備（包括電腦、攝像機、IP電話機、IP音箱等）； 查看物理接口情況 <Huawei>dis interface brief   在交換機上，可對每一個物理接口進行配置，關閉/啟用接口； 關閉接口 [Huawei]interface GigabitEthernet 0/0/1 [Huawei-GigabitEthernet0/0/1]shutdown 啟用接口 [Huawei-GigabitEthernet0/0/1]undo shutdown 查看接口狀態 [Huawei-GigabitEthernet0/0/1]di th  4、光纖接口RJ45端口最高支持1000M的傳輸速率，而光纖接口可達到1.5G甚至更高，一般用于與匯聚交換機相連，進行數據傳輸。 配置端口的速度 [Huawei-GigabitEthernet0/0/1]speed 1000 有的交換機需要兩端配置一樣，網絡才能正常通信。 配置端口模式 [Huawei-GigabitEthernet0/0/1]duplex full 這些接口都是物理接口，實實在在的在那里，交接機內部還有一些虛擬接口，它們通過配置，起到數據交換作用。 5、aux接口aux口是輔助內接口。AUX端口可用于撥號連接，也可用于遠程配置，還可通過收發器與MODEM進行連接。 6、vty接口vty口是VTY線路虛擬終端（也就是遠程配置接口）。用于虛擬終端（遠程配置）連接。 我們在配置telnet或FTP登錄到交換機設備上，都用到VTY接口； 7、vlanif接口默認情況下，交換機所有接口都屬于vlanif1口，可以通過配置將交換機接口加入不同的VLAN中。 [Huawei]interface Vlanif 1 [Huawei-Vlanif1]ip address 10.12.1.3 24  對于三層交換機，除了可以配置vlanif接口外，還可以根據網絡規劃對每個接口配置一個固定的IP地址： [Huawei]interface GigabitEthernet 0/0/1 [Huawei-GigabitEthernet0/0/1]ip address 10.1.1.2 24 8、Access、Hybrid、Trunk口 在三層交機上可以配置VLAN，根據規劃可以將每個以太網接口配置成一種類型： Access口，只能屬于一種VLAN的接口； Hybird和trunk口，可以允許多個VLAN通過的接口； 9、LoopBack接口LooPBack接口屬于設備上的邏輯接口，邏輯接口是指能夠實現數據交換功能但物理上不存在，需要通過配置建立的接口。 LooPBack接口創建后除非手工關閉該接口，否則LooPBack接口物理層狀態和鏈路層協議永遠處于UP狀態。 一般情況下，LooPBack接口使用32位掩碼。 使用LooPBack接口一般有如下目的： 1、作為一臺路由器的管理地址，起到標識一臺設備的作用。 2、使用該接口地址作為動態路由協議OSPF的routeID。 3、其他提高網絡可靠性的用途。 4、模擬客戶端測試網絡設備配置。 創建LooPBack接口： [Huawei]interface LoopBack 0 [Huawei-LoopBack0]ip ad [Huawei-LoopBack0]ip address 10.1.1.2 24 查詢路由表 [Huawei]display ip routing-table  查看接口收發流量狀態（InUti,OutUti） <R4>display interface brief | include gi 0/0/1  本文可以幫助您基本地設置和管理您的路由器。 |
