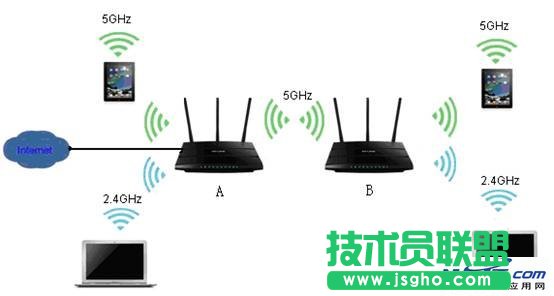

如下圖所示是TL-WDR4310與TL-WDR4310進行WDS的一般拓撲結構，其中心思想就是在5GHz頻段開啟WDS，使兩個TL-WDR4310無線橋接起來，同時使用2.4GHz和5GHz頻段進行無線覆蓋，用于無線客戶端的接入。下文將介紹如何使用兩個TL-WDR4310實現無線WDS并且在2.4GHz和5GHz實現無線漫游。

　　無線漫游的設置要點：TL-WDR4310 A、B在2.4GHz或者5GHz下SSID相同，無線加密方式及密鑰都相同，并且設置不產生干擾的無線信道(2.4GHz頻段信道編號相減至少是5，5GHz由于開啟WDS功能，信道必須相同)。

　　操作步驟如下：

　　下面介紹一下上述拓撲結構的設置方法。

　　、TL-WDR4310 A設置2.4GHz及5GHz頻段基本信息及無線安全。

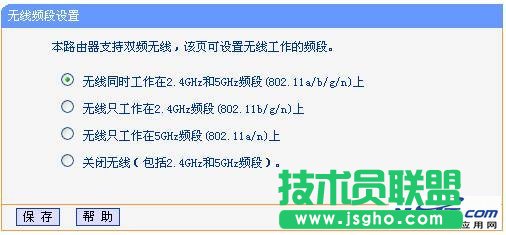

　　1. 打開TL-WDR4310 A的設置頁面(默認192.168.1.1)，打開菜單"無線頻段設置"，選擇"無線同時工作在2.4GHz和5GHz頻段上"，點擊"保存"。

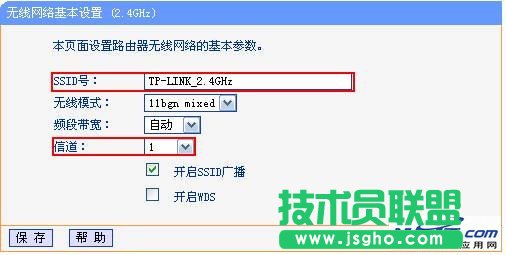

　　2. 打開菜單"無線設置2.4GHz"——"基本設置"，設置TL-WDR4310 A的無線SSID，此例為"TP-LINK_2.4GHz"，信道設為"1"，點擊"保存"，如下圖所示。

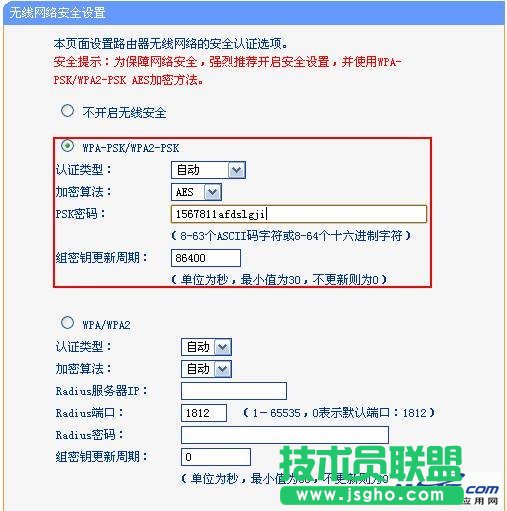

　　3. 打開菜單"無線設置2.4GHz"——"無線安全設置"，設置無線安全，建議選擇WPA-PSK/WPA2-PSK加密方式，加密算法選擇"AES"并輸入"PSK密碼"，點擊"保存"，如下圖所示。

　　4. 打開菜單"無線設置 5GHz"——"基本設置"，設置SSID，此例為"TP-LINK_5GHz"，并指定"無線信道"(此例選擇157)，點擊"保存"，如下圖所示。

　　5. 打開"無線設置 5GHz"——"無線安全設置"，設置無線安全，建議選擇WPA-PSK/WPA2-PSK加密方式，加密算法選擇"AES"并輸入PSK密碼，點擊"保存"并重啟路由器使配置生效，如下圖所示。

　　TL-WDR4310 B設置2.4GHz及5GHz頻段基本信息及無線安全，并在5GHz頻段開啟WDS橋接前端A路由器。

　　1. 打開TL-WDR4310 B的設置頁面(默認192.168.1.1)，打開菜單"無線頻段設置"，選擇"無線同時工作在2.4GHz和5GHz頻段上"，點擊"保存"。

　　2. 打開菜單"無線設置2.4GHz"——"基本設置"，設置TL-WDR4310 B的無線SSID，設置與TL-WDR4310 A 2.4GHz頻段相同的SSID"TP-LINK_2.4GHz"，為了避免與A路由器產生無線干擾，信道選擇與TL-WDR4310 A不會干擾的信道(此例選擇11)，點擊"保存"，如下圖所示。
