商用無線ap fat模式的設置第一步、操作準備

　　1、切換模式開關

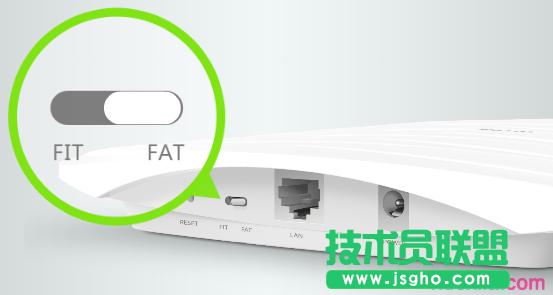

　　在AP的殼體側面上找到FAT/FIT模式開關，將模式開關切換到FAT檔。

　　2、供電并連接

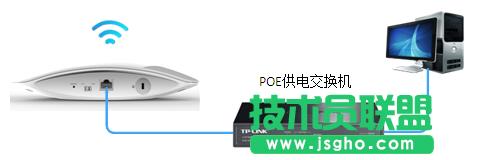

　　部分AP需采用802.3af/at標準PoE網線供電，請可以使用標準PoE供電交換機(PoE供電器)給AP供電，設置時建議勿接入網絡，接線圖如下。

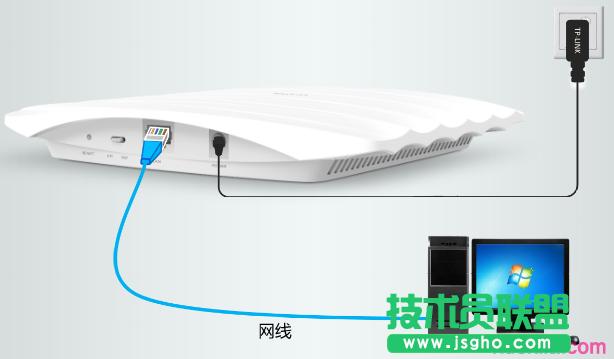

　　注意。TL-AP451C、TL-AP301C使用DC(直流電源)或Passive PoE供電。將電腦連接到AP的網線口，使用電源適配器供電，如下圖。

　　商用無線ap fat模式的設置第二步、登陸界面

　　1、設置操作電腦

　　請將操作電腦的本地連接設置靜態IP，IP地址。192.168.1.10，子網掩碼為 255.255.255.0，無需設置網關、DNS。

　　2、輸入管理地址

　　打開瀏覽器，清空地址欄并輸入192.168.1.254，回車后頁面會彈出登錄框。

　　注意。如果管理地址有修改過，請使用修改后的地址登錄。

　　3、輸入登錄信息

　　在登錄框中，輸入無線AP默認的用戶名和密碼，均為admin，點擊 登錄，進入管理界面。

　　注意。如果有修改過登錄的用戶名和密碼，請使用修改后的用戶名和密碼登錄。

　　商用無線ap fat模式的設置第三步、無線設置

　　1、進入無線設置

　　登錄AP界面后，點擊 無線 進行無線設置。

　　2、修改已有無線設置

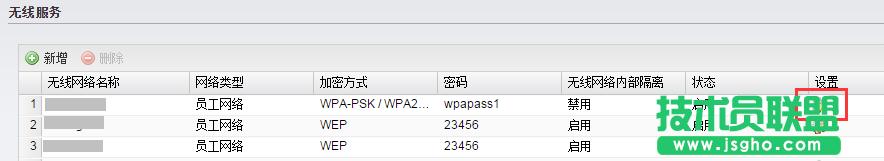

　　如果無線服務中已經有無線信號，您可以點擊設置圖標進行修改無線設置(建議刪除無用信號，加密有用信號)。如下圖。

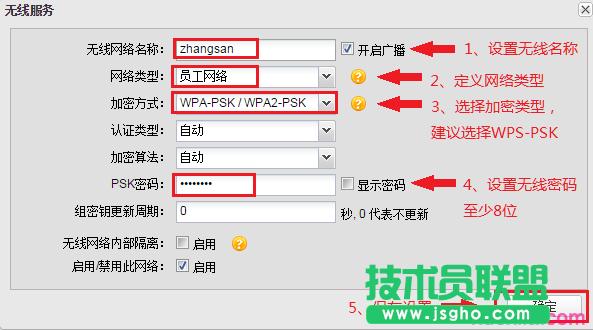

　　具體設置過程如下圖。。

　　注意。類型設置為訪客網絡時，訪客網絡的主機不能與其他無線網絡主機通信。啟用無線網絡內部隔離后，連接到同一個無線網絡的主機之間不能相互通信。以上功能如果需要垮AP生效(多個AP之間)，需要結合VLAN設置，詳細可以參考相關文檔。

　　3、增加新的無線信號

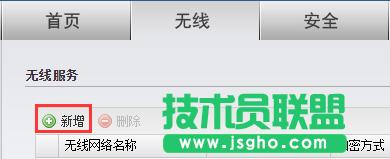

　　在無線服務中點擊 新增，可以添加新的無線信號。如下圖。

　　4、保存設置

　　設置完成后，界面會提示“您有未保存的配置，是否現在保存?”的提示，請務必點擊右側 保存配置 的按鈕保存配置。

　　商用無線ap fat模式的設置第四步、地址修改

　　AP的默認IP地址為192.168.1.254 ，如果局域網有多個AP，為了便于管理，需要將管理地址設置為相同網段不沖突的地址。

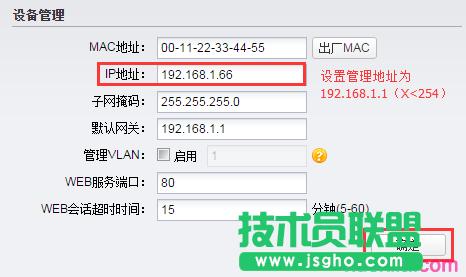

　　如第一個AP的IP地址為192.168.1.254，第二個AP的IP地址為192.168.1.253，第三個AP的IP地址為192.168.1.252...，依次類推。點擊 系統 >> 設置管理 中可以設置管理IP地址，修改后點擊 確定。

　　注意。修改地址之后，請使用修改后的IP地址登錄AP的管理界面，保存配置，否則重啟之后配置會丟失。

　　商用無線ap fat模式的設置第五步、線路連接

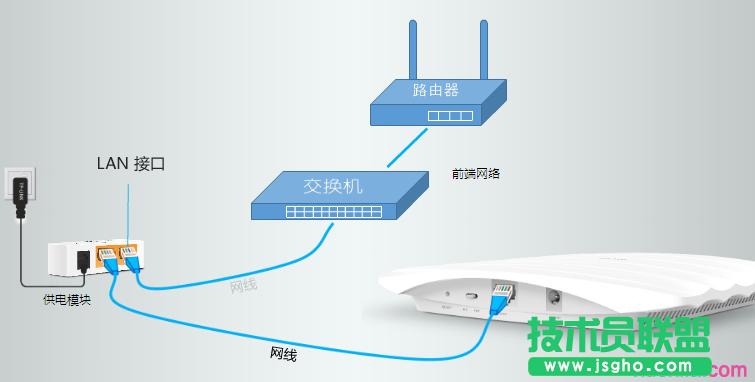

　　設置成功后，將AP供電并連接到前端網絡。參考下圖。

　　至此無線AP的商用無線ap fat模式設置完成，無線終端搜索到對應的信號，連接上網。
