步驟一：連接DI-524M無線寬帶路由器到您的網絡

　　1.首先將DI-524M的12V交流電源適配器接頭插入DI-524M后面板的電源插孔處，另一端接入電源插座。當通電之后會看到前面板的Power指示燈(電源指示燈)亮。待DI-524M啟動完畢后再進行下一步的操作。

　　2.將連接至DSL/Cable Modem的網絡線接到DI-524M的WAN端(即Internet口)。

　　3.將與計算機或其他設備連接的網絡線接在LAN端(有1～4個口)任意一個端口。

　　完成連接設定后，DI-524M的面板燈應為：

　　(1)電源指示燈：恒亮;

　　(2)系統狀態指示燈：約每秒閃爍一次;

　　(3)WAN口指示燈：不定時閃爍;

　　(4)無線網絡指示燈：不定時閃爍;

　　(5)LAN口指示燈：不定時閃爍(接有電腦)

　　步驟二：連接其他計算機至DI-524M

　　用其他的以太網線，將需要通過DI-524M無線寬帶路由器上網的具有以太網接口的其他計算機連接到DI-524M后面板上剩余的3個LAN端口上;還可以將已安裝好無線網卡的計算機放置在DI-524M附近來通過其上網。

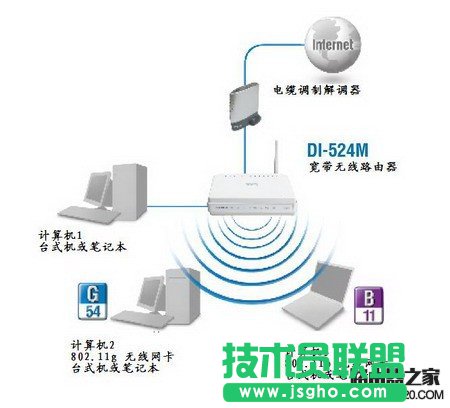

　　依照上面的兩個步驟的方法連接路由器之后，您的現行網絡架構應為下圖的方式，或者如果您是小區寬待，可能直接將網線接入DI-524M的WAN端，而不是接入Modem，使用有線連接的PC則連至DI-524M的LAN口中的一個，使用無線連接的PC則經過接在電腦上的無線網卡與DI-524M無線連接。

　　步驟三：本地連接配置(做設置時請您將PC通過網線連接至DI-524M的LAN口之一)

　　1.首先查看一下您的計算機本地連接的IP地址

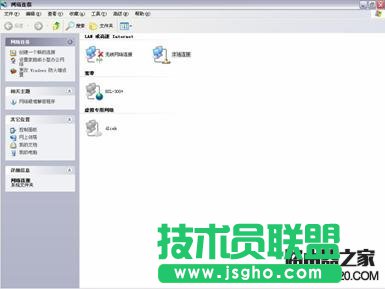

　　(1)您正在使用的計算機桌面上，右鍵單擊“網上鄰居”，選中“屬性”。彈出“網絡連接”窗口。

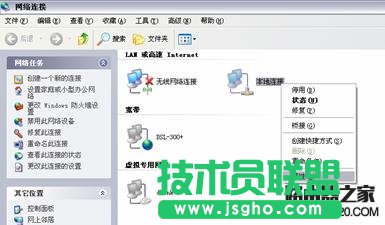

　　(2)右鍵單擊本地連接-屬性

　　(3)在隨后彈出的“本地連接 屬性”對話框中，選擇Internet協議(TCP/IP)，然后點擊下方的屬性按鈕。

　　在隨后打開的窗口里，選擇“自動獲得IP地址”，單擊確定，再回到前一個界面之后點擊關閉。當您的計算機連接到DI-524M時，計算機即會自動獲得IP地址。

　　稍待15秒左右之后，當本地連接顯示已連接上時：

　　單擊“開始”-“運行”，在“打開”處敲入cmd，點擊確定。

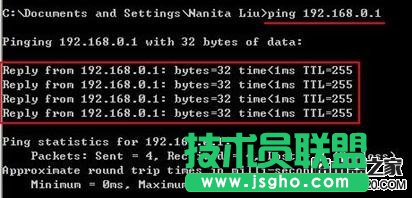

　　進入MS-DOS命令提示符窗口下，鍵入ping 192.168.0.1并回車。

　　如果出現“Reply from 192.168.0.1: bytes=32 time<1ms TTL=64”字樣則說明計算機已經和DIR-300連接成功，可以進行下一步配置。

　　步驟四：DI-524M無線路由器的網絡配置

　　打開瀏覽器，本文以IE瀏覽器為例，在瀏覽器的地址欄鍵入192.168.0.1回車(在未連接至Internet的情況下，只要您使用網線將PC和路由器的LAN端口中的一個連接起來或者通過無線連接即可打開路由器配置界面，但在進行路由器的配置時請您使用有線連接至DI-524M)。

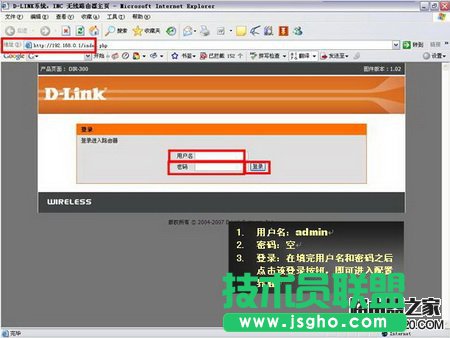

　　在出現的界面中，用戶名填寫admin，密碼默認情況下為空，然后點擊登錄進入下面的配置界面。

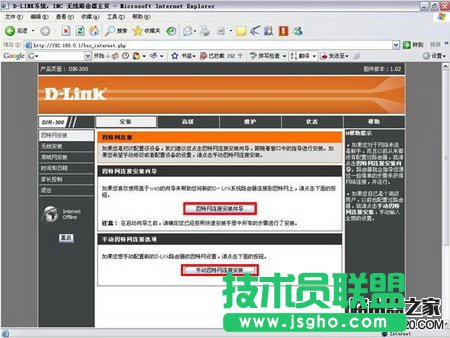

　　從這個界面可以看到，您能夠通過兩種方法對路由器進行網絡連接的設置：一是使用配置向?qū)В�二是使用手�?dòng)配置。如果您只需要進行WAN端口配置，那么使用設置向?qū)Ъ纯�。下面針�?duì)配置向?qū)У氖褂眠M(jìn)行說明。

　　使用配置向?qū)нM(jìn)行設置
