從上個世紀90年代至今，運營商提供給企業用戶的主流專線線路發生了巨變。從早期廣泛采用X25，DDN，PSTN電話線等，到后來的2M的E1線路，再到現在的MSTP、裸光纖等線路，帶寬越來越大，以太接口接入成為趨勢。

金融網點的業務終端設備也發生了變化，早期普遍是UNIX前置機放在網點，采用異步啞終端做業務;為了降低網點維護成本，后期普遍將前置機上收到地市支行或者省分行級別上，終端型號也由異步口啞終端逐步改為網絡終端或者PC機。另外，網點辦公、排隊機、跑馬屏等，都普遍采用以太接入，網點設備以太接入成為趨勢。

在這樣的趨勢下，網點廣域接入采用路由器，局域網接入采用交換機是很常見的接入模式。但是“路由器+交換機”模式需要兩臺設備，購置成本較高，管理維護麻煩。路由交換一體機由此應運而生。

在路由交換一體機上同時集成了路由和交換功能。由于其易于部署，配置簡單，集成多種業務于單一平臺上 ，路由交換一體機降低了網絡的復雜性、IT人員的學習成本及設備采購和維護成本。隨著金融網點采用IP接入成為趨勢，路由交換一體機成為金融網點接入的主流產品。

為了抓住這種變化而帶來的生意機會，各數據設備廠家紛紛推出各自的路由交換一體機。這些琳瑯滿目的路由交換一體機，在技術實現上有什么不同嗎?

從其實現原理和實現機制來看，有兩種不同的交換架構。

兩種不同的交換架構

路由交換一體機從交換功能實現原理來看，存在兩種架構：集成式交換架構，分布式交換架構。

集成式交換機架構：路由交換一體機的交換功能部分和路由功能部分共用CPU，交換芯片直接集成到路由器上，提供統一的啟動文件和配置文件。

分布式交換架構：路由交換機一體機的交換功能具有獨立的CPU和啟動文件。交換部分采用獨立成熟的交換機平臺來實現。

兩種交換架構的硬件原理圖如下。本質都是采用交換芯片來實現其交換功能部分，交換芯片通過數據通道和路由器的主CPU進行連接。只是集成式交換架構的交換部分的管理控制是由路由器的OS來統一完成的;而分布式交換架構的交換部分多了一個CPU，有獨立的OS和CPU。

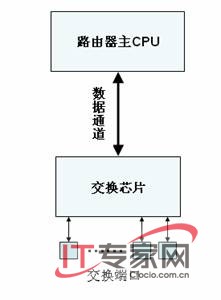

集成式交換架構

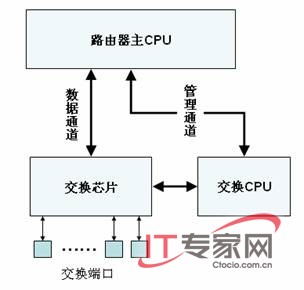

分布式交換架構
