在一些建筑物中，經常會遇到電信間布局的合理安排問題。例如，在大型商場、展覽館、工廠、機場等建筑物中，電信間的位置直接關系到纜線的合理分配，而極限情況下則關系到應用系統是否能夠穩定工作（如：網絡系統在雙絞線長度超過100米時，可能會出現不穩定現象）。

樓層電信間中包含著各種纜線，其中目前考慮最多的是綜合布線系統的水平雙絞線。盡管現在的水平雙絞線品質已經很高（如：德特威勒的水平雙絞線具有一次成型、應力平衡和緊護套等等優異性能），但由于影響網絡傳輸距離的關鍵指標：時延—不隨產品質量而定，所以無論是多么好的雙絞線，對于水平布線子系統的線纜長度限值，信道長度不能超過100米，鏈路長度不超過90米。

由于建筑物中的橋架大多呈橫平豎直結構，即橋架沿著水平和垂直兩個方向展開。這時，對于電信間的布局就可以采用推理的方式進行規劃，其目的是為建筑設計師提供電信間的設置依據，以免纜線布局不合理造成后續的設計難度提升。

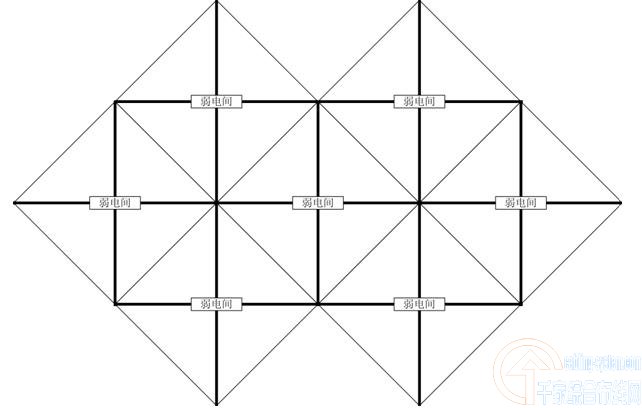

下圖中是一種典型的電信建筑物樓層電信間規劃方式：將電信間布置在水平橋架與垂直橋架交叉點上，而橋架與橋架之間的同方向間距暫定為等間距，以此可以計算出電信間之間的距離：

圖1  電信間布局示意圖

眾所周知，水平雙絞線的極限長度為90米。而雙絞線鏈路中，通常會在圖紙平面長度的基礎上增加15米的工程計算值（橋架到地面的高度、機柜預留長度和面板預留長度等等）。所以，雙絞線的實際平面長度只能是在75米之內。

根據圖1可以看出，從電信間到上、下、左、右四個方向的橋架方向可以達到75米的極限長度，而在這4條線上，一般很少會有信息點。大量的信息點集中在以電信間為圓心、75米為半徑的圓內。這樣一來，要想確保雙絞線的長度不會超長，電信間之間的距離應該采用以下規則：

水平方向和垂直方向上，電信間之間的距離為75米×2即150米 在電信間的45度斜角方向上設電信間，電信間之間的間距為75米×1.4=106米。當電信間采用這樣的布局時，它們所構成的75米有效圓之間會有一些交叉，但不會出現任何區域中的信息點長度超長的現象。

實際上，電信間之間采用等邊三角形方式布局，也許效果會更好，但用于工程橋架的設計很少會采用斜線方式，所以45度的直角三角形布局方式就成為了比較理想的工程選擇方案。

這一方法不但可以用于大型的建筑物內，也可以簡化后用于對普通建筑物的電信間布局考慮，如：

對于一個只有一條走廊，而且以電信間為直角點，邊長為75米的45度直角三角形能夠覆蓋時，電信間間應該設在走廊的中部；

對于一個走廊長度超過75米的建筑而言，電信間的位置不宜在兩端，可以分別設在以電信間為直角點，邊長為75米的45度直角三角形能夠全部覆蓋的各個位置上。

當然，這些位置都是理想位置，對于建筑設計師而言，這只是電信間間位置設定的因素之一，但對于電氣設計師而言，這將意味著他們的后續設計工作量大大下降。
