寬帶接入方案一：ADSL接入

ADSL是目前眾多DSL技術中較為成熟的一種，其帶寬較大、連接簡單、投資較小、覆蓋面廣，因此發展很快。ADSL是雙膠銅線接入網上傳輸高速數據的一種技術，它可使雙膠銅線接入網成為寬帶接入網。ADSL可在一對雙絞線上進行雙向不對稱數據傳輸，同時不影響傳統話音業務的開展。

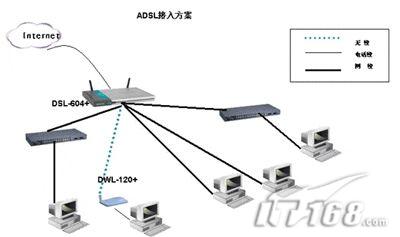

圖1、ADSL接入方案

從局端至用戶端的下行單工高速數據，速率為32kbit/s~6.144Mbit/s。下行單工高速信道最多可分為4個1.5Mbit/s的信道，傳輸4個MPEG1視頻信號。從用戶端至局端傳輸?shù)氖巧闲须p工低速數據，同時還傳輸局端ADSL收發模塊對用戶端ADSL收發模塊的控制命令和反饋信息速率為32kbit/s~640kbit/s。上行信道可用于傳輸384 kbit/s的會議電視或其他低速數據信號。

影響ADSL性能的因素

現存的用戶環路主要有UTP(非屏蔽雙絞線)組成。UTP對信號的衰減主要與傳輸距離和信號的頻率有關，如果信號傳輸超過一定距離，信號的傳輸質量將難以保障。此外，線路上的橋接抽頭也將增加對信號的衰減。因此，線路衰減是影響ADSL性能的主要因素。ADSL通過不對稱傳輸，利用頻分復用技術(或回波抵消技術)使上、下行信道分開來減小串音的影響,從而實現信號的高速傳送。

衰減和噪音是決定ADSL性能的兩項標準損傷。傳輸速率越高，他們對信號的影響越大，因此ADSL的有效傳輸距離隨著傳輸速率的提高而縮短。串音噪聲通常是穩定的，因此比較容易對其進行研究并加以克服;而沖擊噪聲在頻率、周期、相位等方面都是隨機的，對其難以建模和研究。
