目標：

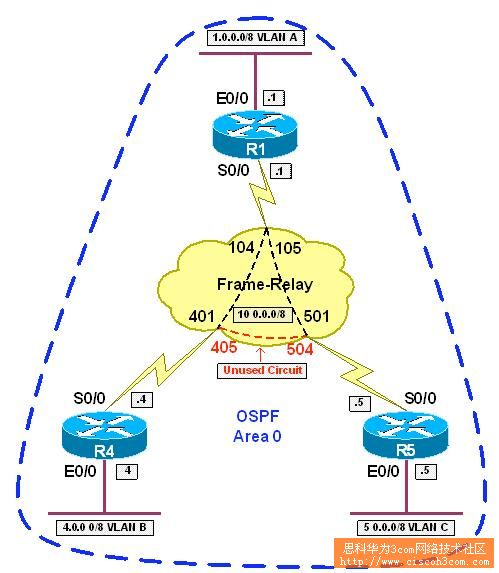

在R1，R4和R5之間的幀中繼網絡中配置OSPF，網絡類型為broadcast，實現VLAN A， VLAN B和VLAN C的互通

配置指南：

在R1上配置接口Ethernet0/0地址為1.0.0.1/8

在R4上配置接口Ethernet0/0地址為4.0.0.4/8

在R5上配置接口Ethernet0/0地址為5.0.0.5/8

在R1上配置接口Seria0/0地址為10.0.0.1/8

在R4上配置接口Serial0/0地址為10.0.0.4/8

在R5上配置接口Serial0/0地址為10.0.0.5/8

在R1，R4和R5的Serial接口上配置幀中繼封裝

在R4和R5上禁用幀中繼反向地址解析

在R1上配置靜態映射，通過DCLI104到10.0.0.4和通過DLCI105到10.0.0.5

在R4上配置靜態映射，通過DLCI401到10.0.0.1和10.0.0.5

在R5上配置靜態映射，通過DLCI501到10.0.0.1 和10.0.0.4

確保鏈路支持廣播和多播數據包傳遞

在R1， R4， 和R5的Serial接口上配置OSPF網絡類型為broadcast

在R4和R5配置Serial接口OSPF優先級為0

配置R1， R4和R5中所有接口加入area 0

自我提問：

broadcast的網絡類型和其他網絡類型有什么不同？

這種網絡類型中LSA是單播還是組播發送？

這種網絡類型支持DR/BDR 選舉嗎？

這些屬性對配置有什么影響？

最終配置和驗證：

注解：

在網絡類型為broadcast的網絡中OSPF hellos包是通過組播傳遞，像non-broadcast的網絡類型一樣需要DR/BDR 的選舉。對于以太網絡或者令牌網這種廣播型網絡來說，這種是缺省的網絡類型。需要注意的是本例中的framerelay map命令增加了broadcast選項，這是因?yàn)閔ello包是組播傳遞的。另外由于不是單播所以對于DR和BDR就不需要配置neighbor的命令。同樣還會出現前例講到的優先級配置問題，略過。

通過使用show ip ospf neighbor命令來驗證鄰居關系，使用show ip ospf interface命令來驗證網絡類型和DR/BDR.

關于下一跳的問題也類似前例。
